DĚLÍCÍ CENTRUM

Dělící centrum Therma FM s.r.o.  se sídlem v Pržně nedaleko Frýdlantu nad Ostravicí je vybaveno dělícími linkami pro podélné i příčné dělení ocelových svitků na rozměry dle požadavků zákazníků.

Dělící centrum Therma FM s.r.o. má zavedený systém managementu kvality dle norem EN ISO 9001:2015. Certifikát 9001 ke stažení.

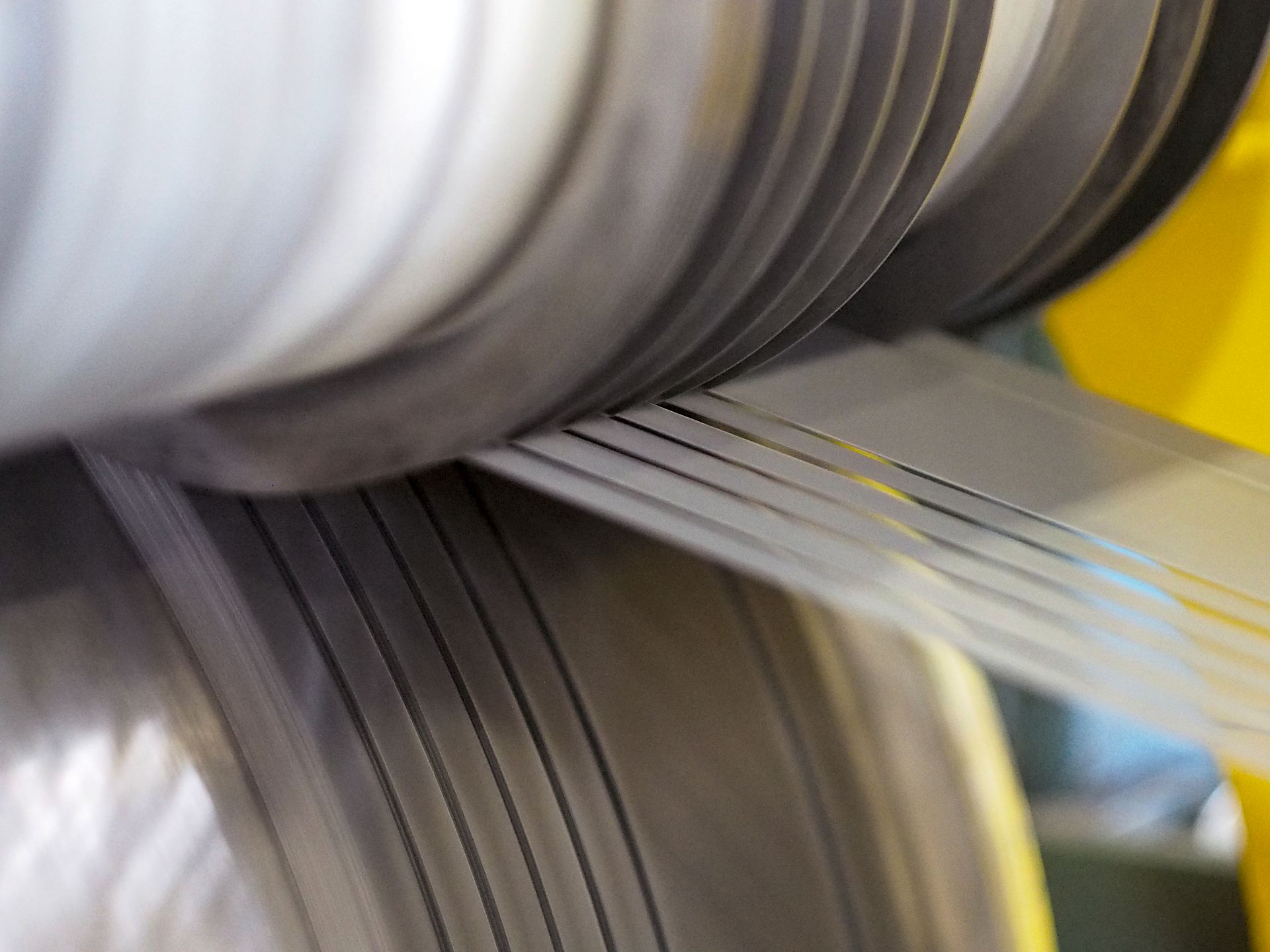

Podélně dělící linka 0,20 – 0,80 x 1250mm

Vstupní materiál : ocel za studena válcovaná , elektrotechnická s povlakem , pozinkovaná , korozivzdovná

MEZ PEVNOSTI MIN. 150MPa max. 800mpa
ŠÍŘKA PÁSU MIN 400mm MAX 1250 mm
TLOUŠŤKA PÁSU MIN 0,20 mm MAX 0,80 mm

VSTUPNÍ SVITEK

vnitřní průměr 500 mm
VNĚJŠÍ PRŮMĚR MAX 1250 mm
HMOTNOST SVITKU MAX 7500 kg

VÝSTUPNÍ SVITEK

vnitřní průměr 500 mm
VNĚJŠÍ PRŮMĚR MAX 1250 mm
HMOTNOST SVITKU MAX 7500 kg
ŠÍŘKA PÁSKY MIN 20 mm

PŘESNOST ŠÍŘEK PODÉLNÉHO ŘEZU

Šířka dělení jednotlivých pásků 20 – 150 mm    MAX +/- 0,008mm
Šířka dělení jednotlivých pásků nad 150mm      MAX +/- 0,008mm
OTŘEP (JEHLA) MAX 0,02 mm

Rozměrové parametry podělených pásků vyhovují požadavků normě EN 10107

ŘEZNÝ DIAGRAM

TLOUŠŤKA (mm) POČET ŘEZŮ MEZI PEVNOSTI 500 MPa MAX RYCHLOST (m/min)
0,15 mm 23 80
0,5 mm 18 70
0,8 mm 15 60

Pracovní rychlost linky je max 80m/min. Pro podélné dělení používáme špičkové kotoučové nože, které jsou vyrobeny ze slinutých karbidů (80 % WC).

Na navazujícím balícím pracovišti se jednotlivé pásky roztřídí podle šířky, zapáskují se a uloží do svazku na paletu . Svitky jsou chráněny proti povětrnostním vlivům dle požadavku zákazníka (stretch fólie, antikorozní papír).

PODÉLNÁ DĚLÍCÍ LINKA 0,15 - 0,80 x 420mm

Vstupní materiál : ocel za studena válcovaná, elektrotechnická s povlakem, pozinkovaná, korozivzdovná

MEZ PEVNOSTI MIN. 150MPa max. 800mpa
ŠÍŘKA PÁSU MIN 30 mm MAX 420 mm
TLOUŠŤKA PÁSU MIN 0,15 mm MAX 0,80 mm

VSTUPNÍ SVITEK

vnitřní průměr 500 mm
VNĚJŠÍ PRŮMĚR MAX 1200 mm
HMOTNOST SVITKU MAX 2000 kg

VÝSTUPNÍ SVITEK

vnitřní průměr 500 mm
VNĚJŠÍ PRŮMĚR MAX 1200 mm
HMOTNOST SVITKU MAX 2000 kg
ŠÍŘKA PÁSKY MIN 6 mm / MAX 400 mm

PŘESNOST ŠÍŘEK PODÉLNÉHO ŘEZU

Šířka dělení jednotlivých pásků 6 – 150 mm    MAX +/- 0,008mm
Šířka dělení jednotlivých pásků nad 150mm      MAX +/- 0,01mm
OTŘEP (JEHLA) MAX 0,02 mm

Rozměrové parametry podělených pásků vyhovují požadavků normě EN 10107

ŘEZNÝ DIAGRAM

TLOUŠŤKA (mm) POČET ŘEZŮ MEZI PEVNOSTI 500 MPa MAX RYCHLOST (m/min)
0,15 mm 20 50
0,5 mm 17 45
0,8 mm 12 40

Pracovní rychlost linky je max 50m/min. Pro podélné dělení používáme špičkové kotoučové nože  , které jsou vyrobeny ze slinutých karbidů (80 % WC).

Na navazujícím balícím pracovišti se jednotlivé pásky roztřídí podle šířky, zapáskují se a uloží do svazku na paletu . Svitky jsou chráněny proti povětrnostním vlivům dle požadavku zákazníka (stretch fólie, antikorozní papír).

PŘÍČNÁ DĚLÍCÍ LINKA SC - 300 0,15 x 300 mm

Vstupní materiál : ocel za studena válcovaná, elektrotechnická s povlakem, pozinkovaná, korozivzdovná

MEZ PEVNOSTI MIN. 150MPa max. 800 mpa
ŠÍŘKA PÁSU MIN 20mm MAX 300 mm
TLOUŠŤKA PÁSU MIN 0,15 mm MAX 0,50 mm

VSTUPNÍ SVITEK

vnitřní průměr 500 mm
VNĚJŠÍ PRŮMĚR MAX 1000 mm
HMOTNOST SVITKU MAX 1000 kg

VÝSTUPNÍ TABULE

Délka MIN 10mm / MAX 10000 mm
Tolerance délky do 30 mm +/- 0,1 mm
Tolerance délky 31 – 120 mm +/- 0,15 mm
Tolerance délky 121 – 400 mm +/- 0,2 mm
Tolerance délky 401 – 1000 mm +/- 0,3 mm
Tolerance délky 1001 – 2000 mm  +/- 0,4 mm

Při stříhání do tabulí lze zajistit ražení kruhových otvorů různých průměrů ( 10 mm , 11mm , 12 mm, 22 mm)

Nastříhané tabule se ukládají na paletu , zapáskují a zabalí do antikorozního papíru.

PÁLENÍ PLAZMOU

Provádíme operativní vypalování tvarů dle přinesené dokumentace. Tvary jsme schopni také nakreslit dle zákazníkových náčrtů.

Obvyklá dodací lhůta se pohybuje dle objemu zakázky, obvykle však 3 - 14 dnů.

Plazma stroj: Pierce Scorpion L 2000, hořák CP 200Velikost plechu max.: 1500 x 3000Tloušťka plechu: černý plech do 50 mm, nerez do 30 mm (mezní hodnoty)

Možnost vypálení děr a důlčíků pro přesné vrtání.
